Configuração do RIP no CISCO, MikroTik e Linux com FRR

Esse documento apresenta como configurar o protocolo RIP em três tipos de roteadores sendo esses: Cisco, Linux com FRR e MikroTik.

A Figura 1 apresenta a rede heterogênea que simula uma pequena topologia corporativa com múltiplas filiais e acesso à Internet. A rede é composta por:

  • três hosts (computadores);
  • três roteadores de diferentes fabricantes (Cisco, Linux com FRR e MikroTik);
  • uma conexão de saída para a Internet;
rede

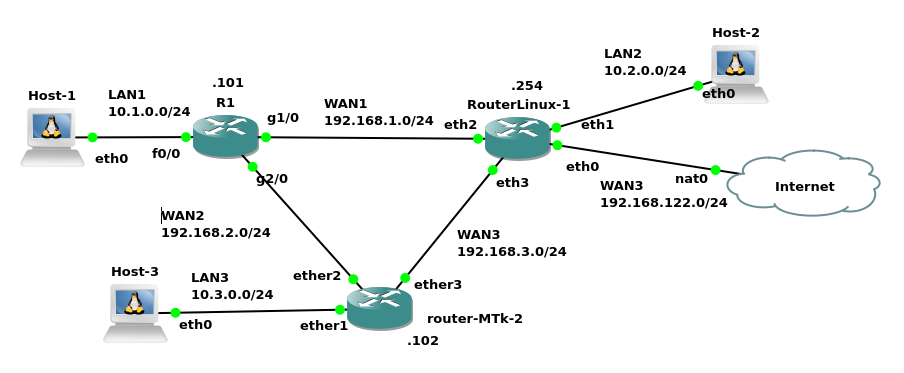

Figura 1 - Cenário de rede do Exemplo de configuração dos roteadores utilizando RIP

A comunicação entre as diferentes redes é realizada através do protocolo de roteamento dinâmico RIP Versão 2.

Componentes da Rede

A seguir são apresentadas as configurações e ligações de rede do cenário de exemplo.

1. Redes Locais (LANs) e Hosts

Existem três redes locais, cada uma com um host conectado a um roteador que serve como gateway:

  • LAN1 (10.1.0.0/24):
    • Host Conectado: Host-1 com o IP 10.1.0.1.
    • Gateway: Roteador R1 na interface f0/0, com o IP 10.1.0.101.
    • Configuração: O Host-1 é configurado estaticamente para usar o R1 como sua saída padrão.
  • LAN2 (10.2.0.0/24):
    • Host Conectado: Host-2 com o IP 10.2.0.2.
    • Gateway: Roteador RouterLinux-1 na interface eth1, com o IP 10.2.0.254.
    • Configuração: O Host-2 é configurado para usar o RouterLinux-1 como sua saída padrão.
  • LAN3 (10.3.0.0/24):
    • Host Conectado: Host-3 com o IP 10.3.0.3.
    • Gateway: Roteador router-MTk-2 na interface ether1, com o IP 10.3.0.102.
    • Configuração: O Host-3 é configurado para usar o router-MTk-2 como sua saída padrão.

2. Roteadores e Redes de Interconexão (WANs)

Os três roteadores formam um “triângulo” de conexões para garantir a comunicação entre todas as LANs.

  • R1 (Cisco): Conecta a LAN1 a dois outros roteadores.
    • f0/0: IP 10.1.0.101 na rede LAN1.*
    • g1/0: IP 192.168.1.101 na rede WAN1.
    • g2/0: IP 192.168.2.101 na rede WAN2.
  • RouterLinux-1 (Linux com FRR): Conecta a LAN2, os outros dois roteadores e a Internet.
    • eth0: interface de configuração que obtem IP por DHCP e principalmente é o link de conexão com a Internet.
    • eth1: IP 10.2.0.254 na rede LAN2.
    • eth2: IP 192.168.1.254 na rede WAN1.
    • eth3: IP 192.168.3.254 na rede WAN3.
  • router-MTk-2 (MikroTik): Conecta a LAN3 aos outros dois roteadores.
    • ether1: IP 10.3.0.102 na rede LAN3.
    • ether2: IP 192.168.2.102 na rede WAN2.
    • ether3: IP 192.168.3.102 na rede WAN3.

As redes que interligam os roteadores são:

  • WAN1 (192.168.1.0/24): Liga R1 e RouterLinux-1.
  • WAN2 (192.168.2.0/24): Liga R1 e router-MTk-2.
  • WAN3 (192.168.3.0/24): Liga RouterLinux-1 e router-MTk-2.

Fluxo de Comunicação e Roteamento (RIPv2)

O protocolo RIPv2 é o responsável por fazer todos os roteadores aprenderem os caminhos para todas as redes automaticamente.

  1. Troca de Rotas: Cada roteador anuncia as redes que conhece diretamente para seus vizinhos. Por exemplo, R1 anuncia a LAN1 (10.1.0.0/24) para RouterLinux-1 e router-MTk-2. Em troca, ele aprende com eles sobre a existência da LAN2 e LAN3.

  2. Acesso à Internet: O RouterLinux-1 está configurado com o comando default-information originate. Isso faz com que ele anuncie uma rota padrão (0.0.0.0/0) para os outros roteadores via RIP. R1 e router-MTk-2 aprendem que, para qualquer destino desconhecido (como um site na internet), o pacote deve ser enviado para o RouterLinux-1.

Exemplo de fluxo de um pacote do Host-1 para o Host-2:

  1. Host-1 envia o pacote para seu gateway, R1 (10.1.0.101).
  2. R1, através do RIP, sabe que a rede 10.2.0.0/24 (LAN2) é alcançável através do RouterLinux-1 (IP 192.168.1.254).
  3. R1 encaminha o pacote pela sua interface g1/0 para o RouterLinux-1.
  4. RouterLinux-1 recebe o pacote e o encaminha pela sua interface eth1 diretamente para o Host-2.

Configuração dos Hosts Linux

Nos hosts Linux (Host-1, Host-2 e Host-3), os comandos configuram a rede de forma básica.

  • ifconfig eth0 <endereço_ip>/24: Este comando atribui um endereço IP e uma máscara de sub-rede (/24 ou 255.255.255.0) à interface de rede eth0.
  • route add default gw <ip_gateway>: Define o gateway padrão (roteador de saída) para o host. Todo tráfego destinado a redes desconhecidas será enviado para este endereço.
  • echo "nameserver 8.8.8.8" > /etc/resolv.conf: Configura o servidor DNS do Google (8.8.8.8) para resolver nomes de domínio (como www.google.com) em endereços IP. O > sobrescreve o conteúdo do arquivo /etc/resolv.conf com a nova informação.

A seguir são apresentados os comandos na integra para a configuração de cada host Linux:

  • Host-1
    root@Host-1:/# ifconfig eth0 10.1.0.1/24
root@Host-1:/# route add default gw 10.1.0.101
root@Host-1:/# echo "nameserver 8.8.8.8" > /etc/resolv.conf
  • Host-2
    root@Host-3:/# ifconfig eth0 10.3.0.3/24
root@Host-3:/# route add default gw 10.3.0.102
root@Host-3:/# echo "nameserver 8.8.8.8" > /etc/resolv.conf
  • Host-3
    root@Host-2:/# ifconfig eth0 10.2.0.2/24
root@Host-2:/# route add default gw 10.2.0.254
root@Host-2:/# echo "nameserver 8.8.8.8" > /etc/resolv.conf

Roteadores

A seguir são apresentadas as configuração de cada um dos roteadores do cenário:

R1 (CISCO)

Estes são comandos do sistema operacional de roteadores Cisco (IOS) para configurar interfaces e o protocolo de roteamento RIP.

  • enable: Entra no modo de configuração privilegiado (conhecido como “modo enable”).
  • configure terminal: Entra no modo de configuração global, onde alterações no roteador podem ser feitas.
  • interface <nome_interface>: Acessa o modo de configuração específico de uma interface (como f0/0, g1/0).
  • ip address <ip> <máscara>: Atribui um endereço IP e uma máscara de sub-rede à interface selecionada.
  • no shutdown: Ativa (liga) a interface. Por padrão, as interfaces de roteadores Cisco vêm desativadas.
  • exit: Retorna ao modo de configuração anterior.
  • router rip: Inicia o processo de configuração do protocolo de roteamento RIP (Routing Information Protocol).
  • version 2: Especifica o uso do RIP Versão 2, que é mais moderno e eficiente que a versão 1.
  • network <endereço_de_rede>: Informa ao RIP para anunciar (divulgar) as redes diretamente conectadas às suas interfaces.
  • end: Sai do modo de configuração e retorna ao modo privilegiado.
R1#enable
R1#configure terminal
R1(config)#interface f0/0
R1(config-if)#ip address 10.1.0.101 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface g1/0
R1(config-if)#ip address 192.168.1.101 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface g2/0
R1(config-if)#ip address 192.168.2.101 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 10.1.0.0
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0
R1(config-router)#end
R1#

RouterLinux01 (Linux com FRR)

Este dispositivo é uma máquina Linux atuando como roteador, utilizando o software FRRouting (FRR) para gerenciar protocolos de roteamento.

Comandos do Sistema Linux

  • ifconfig <interface> <ip>/<máscara>: Configura um endereço IP estático e máscara em uma interface de rede.
  • dhcpcd eth0: Executa um cliente DHCP na interface eth0 para obter um endereço IP, gateway e DNS automaticamente de um servidor na rede.
  • iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE: Cria uma regra de NAT (Network Address Translation). Isso permite que dispositivos de redes internas (como 10.2.0.0/24) acessem a internet “mascarados” com o IP da interface eth0.
  • echo 1 > /proc/sys/net/ipv4/ip_forward: Ativa o encaminhamento de pacotes no kernel do Linux, o que é essencial para que o sistema funcione como um roteador.
  • vi /etc/frr/daemons: Abre o editor de texto vi para editar o arquivo de configuração do FRR, onde se define quais serviços de roteamento (daemons) serão iniciados. No exemplo, ripd=yes foi ativado.
  • /etc/init.d/frr start: Inicia os serviços do FRR configurados no arquivo anterior.
root@RouterLinux-1:/# ifconfig eth1 10.2.0.254/24
root@RouterLinux-1:/# ifconfig eth2 192.168.1.254
root@RouterLinux-1:/# ifconfig eth3 192.168.3.254
root@RouterLinux-1:/# dhcpcd eth0
DUID 00:04:4c:4c:45:44:00:36:32:10:80:34:b3:c0:4f:35:34:32
eth0: IAID fd:2c:2d:00
eth0: rebinding lease of 192.168.122.90
eth0: probing address 192.168.122.90/24
eth0: soliciting an IPv6 router
eth0: leased 192.168.122.90 for 3600 seconds
eth0: adding route to 192.168.122.0/24
eth0: adding default route via 192.168.122.1
forked to background, child pid 29150

O RouterLinux-1 é o gateway principal da rede para a Internet. Sua interface eth0 está na rede 192.168.122.0/24. O comando dhcpcd eth0 indica que ele obtém seu IP, gateway e DNS dinamicamente nesta rede, simulando uma conexão com um provedor de Internet. O comando iptables ... MASQUERADE ativa o NAT (Network Address Translation). Isso permite que todos os hosts das LANs internas (10.1.0.0/24, etc.) naveguem na internet usando o endereço IP da interface eth0 do RouterLinux-1.

root@RouterLinux-1:/# iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
root@RouterLinux-1:/# echo 1 > /proc/sys/net/ipv4/ip_forward

Editar arquivo de configuração do FRR e habilitar o roteamento por RIP - isso é feito deixando a o ripd com o valor yes.

root@RouterLinux-1:/# vi /etc/frr/daemons
# This file tells the frr package which daemons to start.
...
bgpd=no
ospfd=no
ospf6d=no
ripd=yes
ripngd=no
isisd=no
pimd=no
...

Iniciando o serviço do FRR:

root@RouterLinux-1:/# /etc/init.d/frr start
watchfrr[29161]: watchfrr 7.5.1 starting: vty@0
watchfrr[29161]: zebra state -> down : initial connection attempt failed
watchfrr[29161]: ripd state -> down : initial connection attempt failed
watchfrr[29161]: staticd state -> down : initial connection attempt failed
watchfrr[29161]: Forked background command [pid 29162]: /usr/lib/frr/watchfrr.sh restart all
watchfrr[29161]: zebra state -> up : connect succeeded
watchfrr[29161]: ripd state -> up : connect succeeded
watchfrr[29161]: staticd state -> up : connect succeeded
watchfrr[29161]: all daemons up, doing startup-complete notify
Started watchfrr.

Comandos do FRR (vtysh)

O vtysh é um shell integrado do FRR que unifica a configuração de vários protocolos e usa uma sintaxe muito similar à da Cisco.

  • vtysh: Acessa o shell de configuração do FRR.
  • show ip route: Exibe a tabela de roteamento do roteador, mostrando as rotas conhecidas (conectadas, RIP, etc.) e como alcançá-las.
  • default-information originate: Configura o roteador para anunciar uma rota padrão (0.0.0.0/0) para seus vizinhos RIP. Isso é útil para que os outros roteadores saibam como chegar à internet.
  • passive-interface eth1: Configura a interface eth1 como “passiva” para o RIP. O roteador ainda anuncia a rede da eth1, mas não envia pacotes de atualização RIP através dela.
root@RouterLinux-1:/# vtysh

Hello, this is FRRouting (version 7.5.1).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

RouterLinux-1# enable
RouterLinux-1# configure terminal
RouterLinux-1(config)# router rip
RouterLinux-1(config-router)# version 2
RouterLinux-1(config-router)# network 10.2.0.0/24
RouterLinux-1(config-router)# network 192.168.1.0/24
RouterLinux-1(config-router)# network 192.168.3.0/24
RouterLinux-1(config-router)# default-information originate
RouterLinux-1(config-router)# passive-interface eth1
RouterLinux-1(config-router)# end
RouterLinux-1# show ip route
Codes: K - kernel route, C - connected, S - static, R - RIP,
       O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
       T - Table, v - VNC, V - VNC-Direct, A - Babel, D - SHARP,
       F - PBR, f - OpenFabric,
       > - selected route, * - FIB route, q - queued, r - rejected, b - backup

K>* 0.0.0.0/0 [0/252] via 192.168.122.1, eth0, src 192.168.122.90, 00:01:36
R>* 10.0.0.0/8 [120/2] via 192.168.1.101, eth2, weight 1, 00:00:32
C>* 10.2.0.0/24 is directly connected, eth1, 00:01:36
C>* 192.168.1.0/24 is directly connected, eth2, 00:01:36
R>* 192.168.2.0/24 [120/2] via 192.168.1.101, eth2, weight 1, 00:00:32
C>* 192.168.3.0/24 is directly connected, eth3, 00:01:36
K * 192.168.122.0/24 [0/252] is directly connected, eth0, 00:01:36
C>* 192.168.122.0/24 is directly connected, eth0, 00:01:36

Router-MTK-2 (MikroTik 7.17.1 (stable))

Estes são comandos do sistema RouterOS da MikroTik, também para configurar interfaces e o roteamento RIP.

  • ip address add address=<ip>/<máscara> interface=<interface>: Atribui um endereço IP a uma interface específica.
  • /routing rip instance add name=RIPv2: Cria uma “instância” (um processo) do protocolo RIP e a nomeia como “RIPv2”.
  • /routing rip interface-template add interfaces=<interface> instance=RIPv2: Associa uma ou mais interfaces à instância RIP criada, habilitando o protocolo nelas.
  • /routing rip instance set [find name=RIPv2] redistribute=connected: Configura a instância RIP para redistribuir (anunciar) as rotas das redes que estão diretamente conectadas ao roteador.
  • ... print: O comando print é usado em vários contextos (ip route/ print, routing/ rip/ neighbor/ print, etc.) para exibir as configurações atuais ou o status de um serviço, como a tabela de roteamento ou os vizinhos RIP descobertos.

[admin@MikroTik] > ip address add address=10.3.0.102/24 interface=ether1
[admin@MikroTik] > ip address add address=192.168.2.102/24 interface=ether2
[admin@MikroTik] > ip address add address=192.168.3.102/24 interface=ether3

[admin@MikroTik] > /routing rip instance add name=RIPv2
[admin@MikroTik] > /routing rip interface-template add interfaces=ether1 instance=RIPv2
[admin@MikroTik] > /routing rip interface-template add interfaces=ether2 instance=RIPv2
[admin@MikroTik] > /routing rip interface-template add interfaces=ether3 instance=RIPv2
[admin@MikroTik] > /routing rip instance set [find name=RIPv2] redistribute=connected
[admin@MikroTik] >

[admin@MikroTik] > /routing/ rip/ instance/ print
Flags: X - disabled
 0   name="RIPv2"

[admin@MikroTik] > /routing/ rip/ interface-template print
Flags: X - disabled
 0   instance=RIPv2 interfaces=ether1

 1   instance=RIPv2 interfaces=ether2

 2   instance=RIPv2 interfaces=ether3

[admin@MikroTik] > routing/ rip/ neighbor/ print
Flags: D - dynamic
 0 D instance=RIPv2 address=192.168.2.101%ether2 routes=3 packets-total=9 last-update=7s

 1 D instance=RIPv2 address=192.168.3.254%ether3 routes=4 packets-total=10 last-update=9s

[admin@MikroTik] > ip route/ print
Flags: D - DYNAMIC; A - ACTIVE; c - CONNECT, r - RIP; + - ECMP
Columns: DST-ADDRESS, GATEWAY, DISTANCE
     DST-ADDRESS     GATEWAY               DISTANCE
DAr  0.0.0.0/0       192.168.3.254%ether3       120
DAr  10.0.0.0/8      192.168.2.101%ether2       120
DAr  10.2.0.0/24     192.168.3.254%ether3       120
DAc  10.3.0.0/24     ether1                       0
DAr+ 192.168.1.0/24  192.168.3.254%ether3       120
DAr+ 192.168.1.0/24  192.168.2.101%ether2       120
DAc  192.168.2.0/24  ether2                       0
D r  192.168.2.0/24  192.168.3.254%ether3       120
DAc  192.168.3.0/24  ether3                       0
D r  192.168.3.0/24  192.168.2.101%ether2       120
