NAT no OpenBSD
Uma tarefa bem comum para administradores de rede é habilitar NAT em roteadores de borda. O NAT permite que a Internet funcione até hoje com IPv4, ou seja, ele ameniza o problema da escassez de endereços IP válidos na Internet. Isso é possível através do mascaramento de endereços IPs privados para endereços IPs válidos na Internet, desta forma várias máquinas podem utiliza um único IP válido para acessar a Internet.
O NAT tem outras funções, mas o foco neste texto é essa.

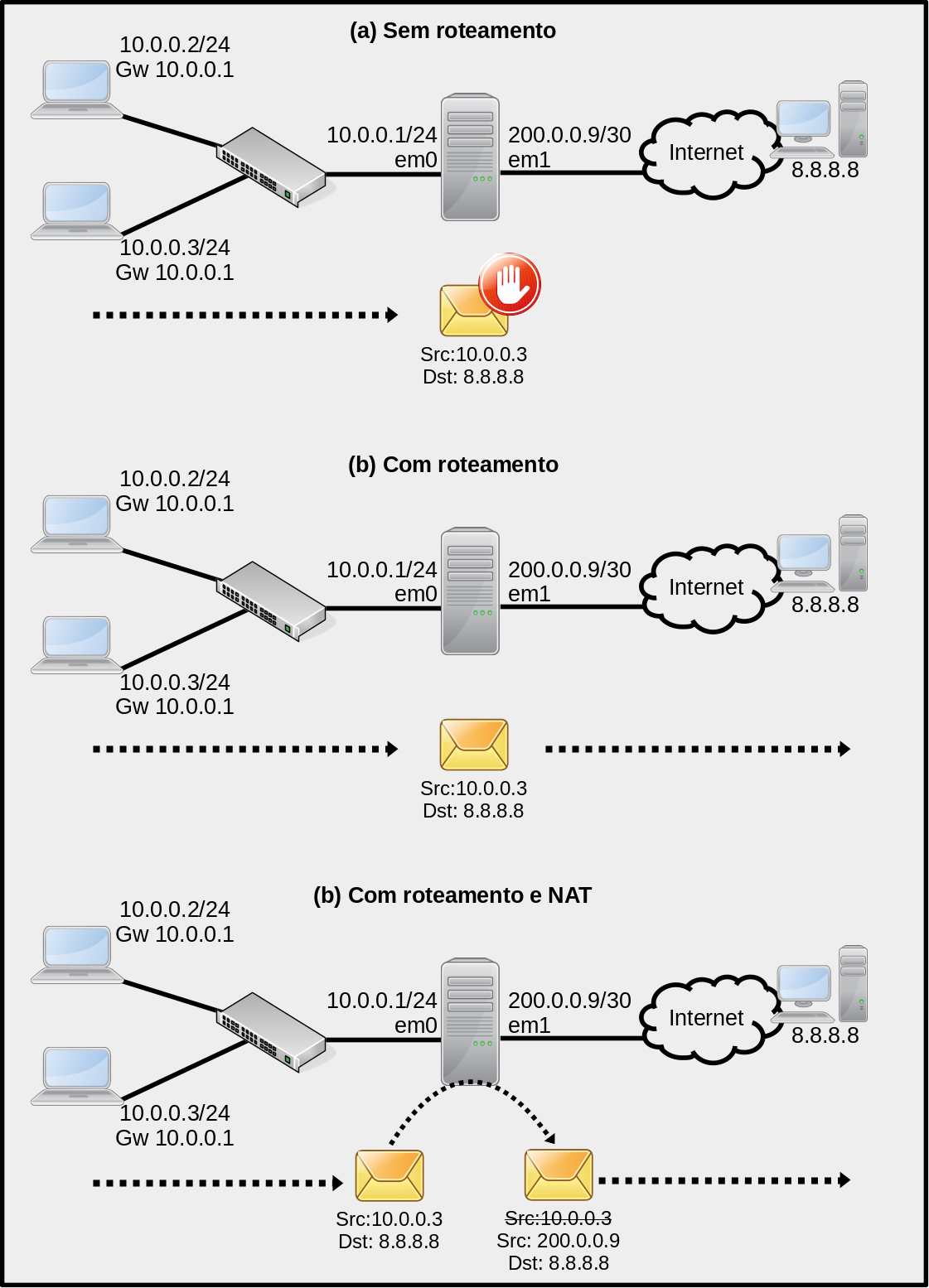

Para ilustrar como funciona uma rede com e sem NAT vamos utilizar a Figura 1. Nesta há três cenários, sendo esses:
- Sem roteamento: Nesta o host R1, é multihomed, ou seja, está conectado em duas redes, mas não faz roteamento entre pacotes desta rede (ver Figura 1a). Pacotes que chegam para ele, tentando cruzar as redes, são descartados. Normalmente todos as hosts estão inicialmente neste estado;
- Com roteamento habilitado: Nesta R1, tem o roteamento habilitado, logo os pacotes enviados da rede 10.0.0.0/24 seguindo para outra rede serão encaminhados de R1 para outras redes, se houver rotas. No cenário apresentado na Figura 1b, os pacotes etão indo de uma rede com IP privado (10.0.0.0/24) para uma rede pública (Internet), assim, os pacotes não chegariam ao destino (8.8.8.8), pois os roteadores da Internet não fazem roteamento de pacotes originados ou destinados de redes privadas. Isso pode ser contornado com NAT;
- Com roteamento habilitado e NAT: Nesta R1 faz roteamento dos pacotes da rede e ainda, quando um pacote ruma à Internet, este deve ter o seu endereço IP de origem substituído da rede privada (10.0.0.0/24) para o IP válido na Internet do R1 (200.0.0.9). Assim, o pacote vai para a Internet com o IP do roteador e não do host da rede privada (ver Figura 1c), e a resposta da Internet é retornada para R1, que deve desfazer a troca de endereços e devolver a resposta para o host de origem, dentro da rede 10.0.0.0/24 (isso é feito de forma totalmente transparente aos usuários da rede).
 |
|---|
| Figura 1 - Cenário de rede |
Tomando como exemplo, que iremos utilizar um OpenBSD para configurá-lo como roteador/firewall de borda. Desta forma, assim que você terminar de instalar o sistema operacional, ele estará como um host comum, ou seja, com o roteamento desabilitado (que é o padrão). Então para ele funcionar como roteador é necessário habilitar o roteamento, ai ele conseguirá rotear pacotes para rotas presentes no host roteador. Por fim, pode ser necessário configurar o NAT, para por exemplo, que hosts da LAN acessem a Internet.
Não é objetivo aqui, tratar de toda a teoria envolvida no NAT, nem abordar como redirecionar portas, aqui vamos tratar apenas do mascaramento de pacotes no OpenBSD.
Habilitando roteamento
Para ativar NAT no OpenBSD, primeiro é necessário ativar o roteamento. Isso é feito utilizando o comando a seguir:
# sysctl net.inet.ip.forwarding=1
net.inet.ip.forwarding: 0 -> 1
Com o comando anterior, o roteamento fica volátil, ou seja, ao reiniciar/desligar o host, essa configuração será perdida. Para tal configuração persistir é necessário incluir a opção net.inet.ip.forwarding=1, no arquivo /etc/sysctl.conf. Isso pode ser feito com o seguinte comando:
echo 'net.inet.ip.forwarding=1' >> /etc/sysctl.conf
Feito isso o host já se tornou um roteador e deve estar enviando pacotes entre as redes.
Configurando o NAT
O próximo passo é habilitar/configurar o NAT no OpenBSD. Em tal sistema isso é feito através do PF, que é dentre outras o firewall do OpenBSD.
Há várias formas de se configurar o PF para mascarar pacotes. Mas vamos iniciar editando o arquivo ‘/etc/pg.conf’ e incluindo a linha do pass out..., veja saída a seguir:
obsd2023# vi /etc/pf.conf
# $OpenBSD: pf.conf,v 1.55 2017/12/03 20:40:04 sthen Exp $
#
# See pf.conf(5) and /etc/examples/pf.conf
set skip on lo
pass out on em1 from 10.0.0.0/24 to any nat-to 200.0.0.9
Na saída anterior, estamos utilizando um editor de texto (vi) para editar o arquivo /etc/pf.conf. Tal arquivo contém comentários (linhas iniciadas com #). Na sequência o firewall é instruído para liberar tudo que for para o localhost (set skip on lo). Por fim, e mais importante aqui, vem a regra que está fazendo o NAT, que diz que tudo que for sair pela interface em1, vindo da rede 10.0.0.0/24, destinado à qualquer lugar (any), deve ter o IP de origem alterado para 200.0.0.9 (isso está na última linha do arquivo).
Lembrando que essas configurações estão seguindo a rede do cenário da Figura 1.
Após realizar tal configuração (principalmente a última linha da saída anterior) é necessário habilitar o PF e pedir para ele recarregar suas configurações, isso é feito com o comando pfctl -e e depois com pfctl -f /etc/pf.conf. Ver saída a seguir:
obsd2023# vi /etc/pf.conf
obsd2023# pfctl -e
pfctl: pf already enabled
obsd2023# pfctl -f /etc/pf.conf
Com isso, a rede já deve estar mascarando os pacotes que saem da LAN para a Internet.
Todavia, dá para fazer algumas melhorias, por exemplo a rede da LAN pode mudar e principalmente o IP da interface de saída para a Internet, pode ter um IP dinâmico, ou seja, esse IP muda de tempos em tempos, mas anteriormente configuramos esse IP de forma estática (200.0.0.9) - se esse IP mudar a rede como está vai parar. Então, para que isso não aconteça, podemos configurar a regra de NAT do PF da seguintes forma:
obsd2023# vi /etc/pf.conf
# $OpenBSD: pf.conf,v 1.55 2017/12/03 20:40:04 sthen Exp $
#
# See pf.conf(5) and /etc/examples/pf.conf
set skip on lo
pass out on em1 from em0:network to any nat-to (em1)
Após a alteração lembre-se de recarregar o PF:
# pfctl -f /etc/pf.conf
Bem, essa seria a configuração básica para o OpenBSD realizar mascaramento de pacotes em redes de computadores.
